三⼗年耕耘 「後現代」便攜思維 1Bit 全分⽴式元件電路解碼 Cayin N7
現代DAC設計百花⿑放,採⽤新晶⽚製程與獨⾨數碼技術,更將DAC的效能進⼀步加強。但在此之 前,回到數碼錄⾳產業發展最蓬勃的80年代,就曾經有過兩款DAC架構在爭⼀⽇⻑短。其中⼀款,是現今⾼階便攜⾳響播放器中被重新應⽤的R-2R解碼電路,另⼀款則是名為1Bit DAC架構,除了整個電路構成與運作⽅式不同,也擁有完全不同的聲學優勢。
作為Cayin的全新產品線,7系機體不僅代表了其產品定位,也代表了⼀個全新架構和技術的應⽤。集結Cayin多年的⼼⾎與經驗,過去因各種限制⽽無法微縮化的1Bit解碼架構,將以N7的便攜姿態重新活化,為你帶來舊時代最美好的「模擬味」。
N7⾸次採⽤經典1bit解碼電路,四通道全分⽴結構搭建完整的平衡線路,並加⼊由Cayin枱式機體傳承下來的Class A/AB可切換⼯作模式及Pre Out輸出模式,將過去只能存在於枱式機體的技術,活現到現代⾼靈活性的便攜平台。
1Bit解碼的絕對優勢
在介紹Cayin N7的硬體架構前,我們可以先了解Cayin設計1Bit解碼架構的主要⽬的。
伴隨著Philips在90年代初發佈第⼀款1Bit 解碼的晶⽚組DAC-7時,這款新式解碼確實為數碼⾳頻世界帶來了⼀個全新的發展⽅向。這款架構相對傳統PCM多位元解碼⽽⾔更加簡單、⾼效,其編碼及解碼的⽅式亦令它先天上已擁有良好的線性基礎,被喻為失真最⼩、聲⾳還原最接近原形訊號的解碼架構。
然⽽,它的優良特性,需要建基於電路上其他軟硬體的配合,甚⾄可以說,整個數碼模擬轉換線路都要圍繞著1Bit解碼線路⽽設計;同時,它對參考電壓的穩定性⾮常敏感,開發⾨檻較其他解碼設計為⾼,導致在舊有技術與電晶體⼯藝⽔平較低的時候,難以完全發揮這款解碼的潛⼒。
過去使⽤正統1Bit 解碼架構的機體,⼤多為中⾼階枱式機,當中⼩數旗艦級機種都是⽼⼀輩⾳響發燒友⼼中的名機,例如使⽤DAC-7的Marantz SA1 SACD盤及使⽤DF-7 (由DAC-7改良⽽成的1Bit 解碼晶⽚組)的Marantz SA10 SACD盤,直到現在,都有眾多追捧者。這亦反映了,要將這個架構移值到便攜使⽤
上,⽽⼜承繼它的所有優勢,會是何等困難的事。
Cayin能夠將1Bit解碼架構運⽤⾃如,其⼀是廠⽅本⾝已有⾮常成熟的電路設計技術,與對1Bit解碼的豐厚知識;其次,物料精度與⼯藝已經能夠取代過去龐⼤的周邊電路。⽽最重要的是,作為整個1Bit解碼的源頭與主幹,Cayin已經能針對FPGA的功能⾃⾏設計編碼算法,令這款解碼架構,真正追上了時代的步伐,也令N7成為第⼀款在1Bit解碼架構上能夠使⽤Android 12系統,並⽀援串流服務、處理16x MQA⾳訊及 PCM 32/768⾳訊的1Bit 解碼播放器。
Cayin便攜型1Bit解碼電路
在N7上,Cayin借鑒了Philips DAC-7(DF-7)的電路設計,整體可以分成四個主要組成部份:
1. 通過FPGA完成數碼訊號的三階噪⾳整形,並進⾏超採樣(Over Sampling)處理及加⼊數字濾波器,完整輸出四路數碼⾳頻訊號
2. 獨⽴的⾳頻橋接系統進⾏格式轉換,其PCM編碼將以獨⽴算法轉換成DSD訊號,原DSD訊號則直接通過,完成All to DSD的處理
3. 採⽤128顆電阻構成全平衡的四路數碼模擬轉換,其開關網絡將四路數碼⾳頻訊號轉換成最終的模擬訊號
4. 配合1Bit電路重新設計的電源系統,將數碼系統與模擬訊號系統的供電分開,連⾼電平及低電平的邏輯電路的供電也完全獨⽴
1Bit解碼架構對⽐R-2R的架構組合電阻精度要求略低,但相對地,1Bit解碼架構對於電源品質、使⽤時基誤差與噪訊的要求卻是⼤⼤提⾼,因此在現時的便攜⾳響市場中,只有N7是唯⼀能夠在1Bit解碼架構使⽤Android系統及串流服務的播放器,在過往幾年間與其品牌所設計出的N8 , N6ii , C9 , N8ii 上作出區分並充分展現出品牌在過往三⼗年內的電路設計技術積累,同時亦因為N7的出現令⽬前這個缺乏創新及技術突破的便攜市場裏定⽴了新的⾥程碑及新⾼度 !
針對便攜使⽤,Cayin在N7上作出了多項突破性的設計,以求解決1Bit解碼架構的原始限制。對⽐舊世代的1Bit架構,N7採⽤了FPGA及CPU來處理數碼訊號的整型,其後通過超取樣處理及加⼊數字濾波器,將PCM訊號轉換為1Bit DSD格式。在效能更⾼的FPGA幫助下,也讓1Bit解碼真正⽀援到16x MQA、32Bit PCM的轉換。
另⼀個突破,則是Cayin放棄了使⽤集成IC來搭建1Bit解碼電路,⽽是從解碼器、放⼤電路、甚⾄低通濾波器,都使⽤了全分⽴的形式組建全平衡線路, 分⽴元件相對於集成IC⼀個最⼤的好處就是設計靈活度更⾼,但也更為考驗設計者的功⼒,需要反覆⼤量的測試和確定其電路性能。為了獲得更⾼的整體電路放⼤能⼒,N7從LPF閉環增益、負反饋量、電路架構就開始使⽤分⽴組件設計和調校計算。
最後將各個部份串聯⼀起,並⽀持整機運作的供電電路,亦圍繞1Bit解碼架構的特性⽽設。將數碼訊號處理部份與模擬轉換部份獨⽴供電,能夠減⼩相互噪聲⼲擾,亦能加強供電穩定性,降低損耗。

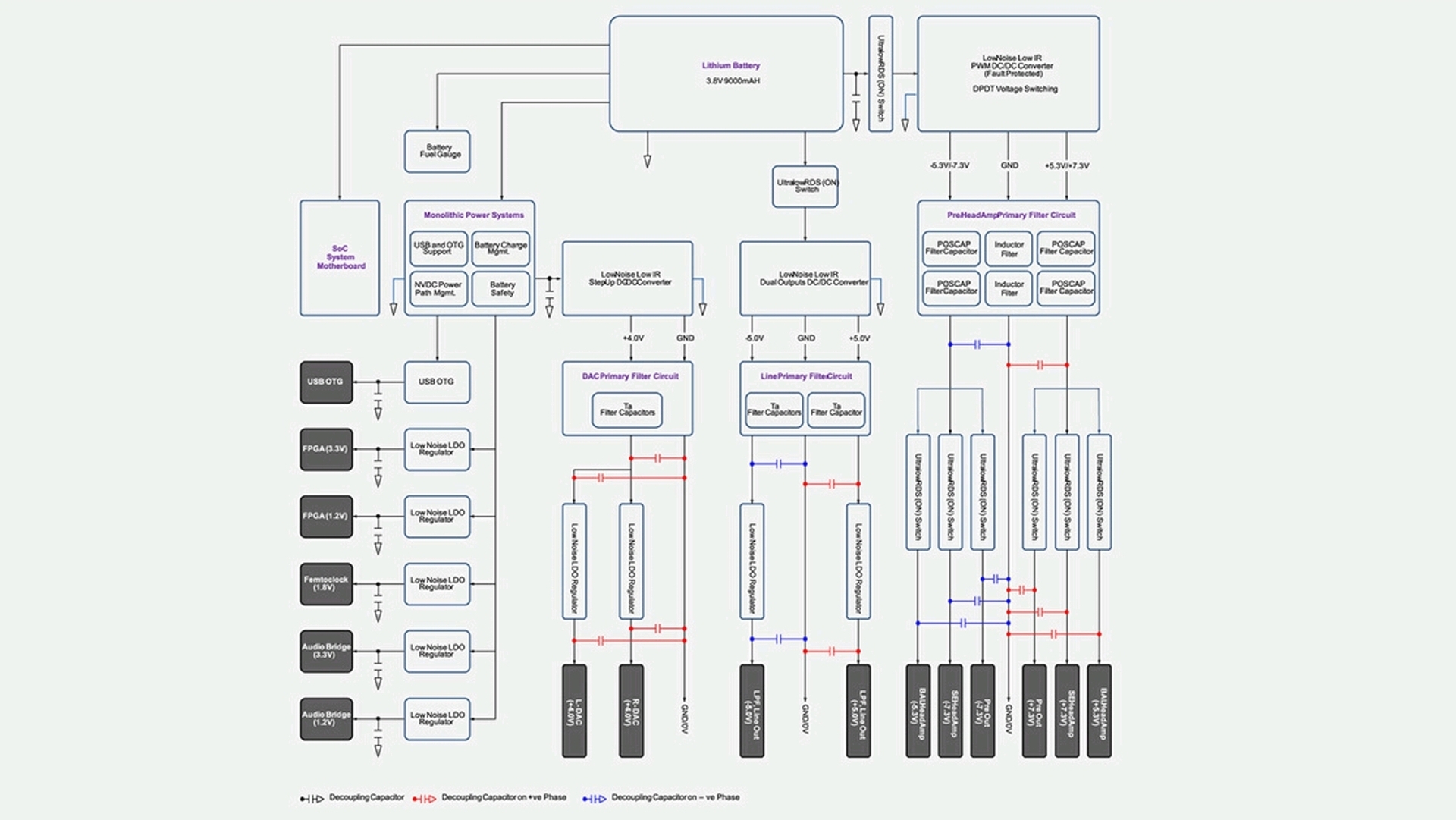

下圖正是N7內部的供電架構圖,可⾒其設計有多複雜。
Class A/ AB可切換放⼤電路
N7傳承了Cayin枱式機的Class A放⼤電路設計,透過⼀個簡單的按鈕即可在Class A/ AB兩種⼯作模式間切換,體驗不同的⾳⾊⾵格。

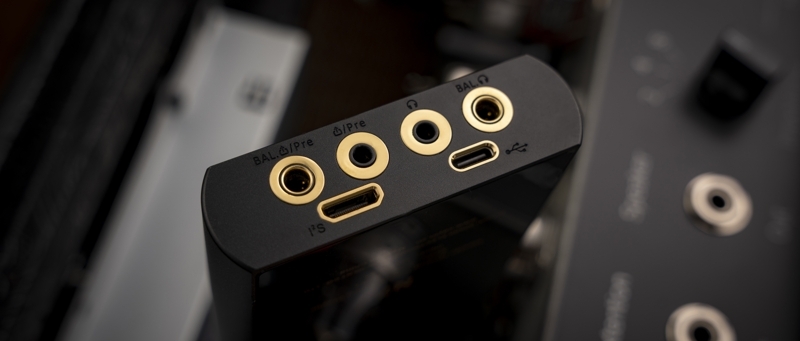

特設Line Out/ Pre模式選項
N7的1Bit解碼架構,先天上對於訊號的還原及保留細節的能⼒都⾮常優秀,極之適合作為⼀部優秀的訊 源。因此,N7特設Line Out及Pre Out兩種⽤以外接⽿擴或家⽤設備的輸出,可以完美對應C9的Pre⼯作模式,透過Cayin的設備組合,享受多元化的聲⾳表現!

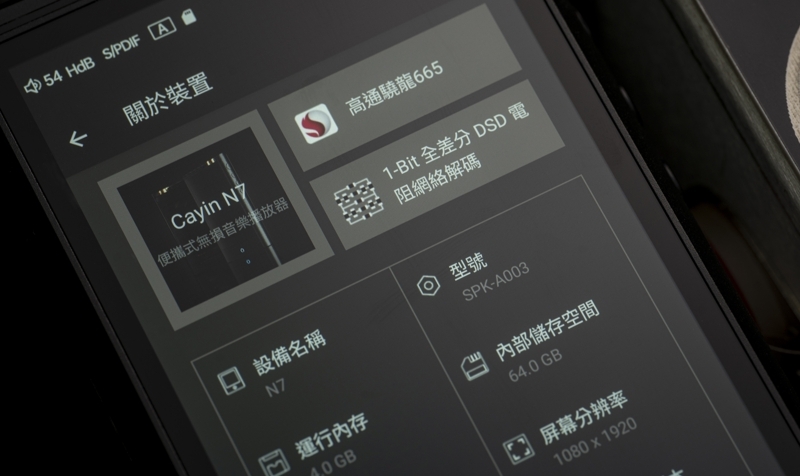

跟上現代步伐 - Android 12系統!
N7使⽤Snapdragon 665 CPU,並根據1Bit解碼架構的特性,由底層數據開始重新編寫了⼀套專屬的 Android 12系統,除了移除⾮必要的運⾏數據外,亦強化了N7的電源管理與時鐘訊號等的傳輸與運算,⼤幅降低機體的訊噪與耗電量。
新增HiByCast鏡像操控
N7擁有HiBy播放器的全新功能HiByCast 擴展功能⽅⾯,N7出廠時已預先安裝HiByCast功能,讓你隨時透過鏡像
⽅式在⼿機上操控,並匹配這部機體的各種輸⼊輸出選項:
藍⽛版本5.0,⽀援雙向藍⽛連接及眾多編碼制式,如現時常⾒的SBC、aptX-HD、LDAC等。⽀援DLNA連接及Airplay輸出連接
type-C可作為電腦聲效卡、⼿機外置解碼器或同軸輸出⽤
CAYIN N7
產品參數
N7的包裝包含了⼀個原廠真⽪⽪套,保護機⻆與按鈕等容易刮花的地⽅。此外,亦包含兩個轉接頭 (4.4mm > 2.5mm 及 3.5mm > 2.5mm)、額外兩張保護貼及⼀條OTG數據傳輸線,並⽀援快速充電。
硬件
CPU型號
Snapdragon 665
DAC型號
Cayin 1Bit DAC架構
屏幕
5' TFT 1080x1920
傳輸
WiFi
⽀援2.4GHz, 5GHz
藍⽛
BT5.0
USB
USB 3.1
儲存
運⾏記憶體
4GB
機內儲存空間
64GB
Micro SD卡
最⾼⽀援2TB
電源
電池容量
9000mAh/3.8V
快速充電規格
PD2.0
快速充電時間
2⼩時(20%-80%)
最⾼續航時間
10⼩時
其他
軟體升級
OTA線上升級
字體⼤⼩設置
⽀持
運作系統
Android 12平台
⾳訊參數(PO)
3.5mm
額定輸出功率
250mW @32Ohm
總諧波失真+噪⾳
0.004%
信噪⽐
115dB
動態範圍
110dB
分離度
78dB
頻響範圍
20Hz - 20kHz
輸出阻抗
0.6Ohm
4.4mm
額定輸出功率
500mW @32Ohm
總諧波失真+噪⾳
0.004%
信噪⽐
116dB
動態範圍
112dB
分離度
110dB
頻響範圍
20Hz - 20kHz
輸出阻抗
1.2Ohm
⾳訊參數(Pre)
3.5mm
輸出電平(最⼤值)
4.0Vrms
總諧波失真+噪⾳
0.005%
信噪⽐
116dB
動態範圍
112dB
分離度
98dB
頻響範圍
20Hz - 20kHz
輸出阻抗
110Ohm
4.4mm
輸出電平(最⼤值)
7.0Vrms
總諧波失真+噪⾳
0.004%
信噪⽐
117dB
動態範圍
114dB
分離度
105dB
頻響範圍
20Hz - 20kHz
輸出阻抗
220Ohm
⾳訊參數(LO)
3.5mm
輸出電平
2.0Vrms
總諧波失真+噪⾳
0.005%
信噪⽐
116dB
動態範圍
112dB
分離度
98dB
頻響範圍
20Hz - 20kHz
輸出阻抗
100Ohm
4.4mm
輸出電平
4.0Vrms
總諧波失真+噪⾳
0.004%
信噪⽐
117dB
動態範圍
114dB
分離度
105dB
頻響範圍
20Hz - 20kHz
輸出阻抗
200Ohm
